Le maillage de l'arcade préparée
Format STL. C'est la donnée principale : elle porte la limite de préparation, dont la lisibilité conditionne tout le reste.
- Accueil
- Technologies
Technologies
Une chaîne de données, du cabinet à la pièce.
Le laboratoire accepte les empreintes physiques et les empreintes optiques. Les deux entrent dans le même flux de conception. Ce que le numérique change, c'est la fidélité entre ce qui a été décidé et ce qui est fabriqué. Pas la décision elle-même.
Formats citésSTL
Conception3Shape · Exocad
FabricationUsinage de précision
EmpreintesPhysiques et optiques
La chaîne
Quatre maillons, et ce qui se joue dans chacun.
Chaque maillon a sa propre exigence. Le plus faible plafonne tous les autres : une acquisition médiocre ne se rattrape à aucune étape ultérieure.
Acquisition

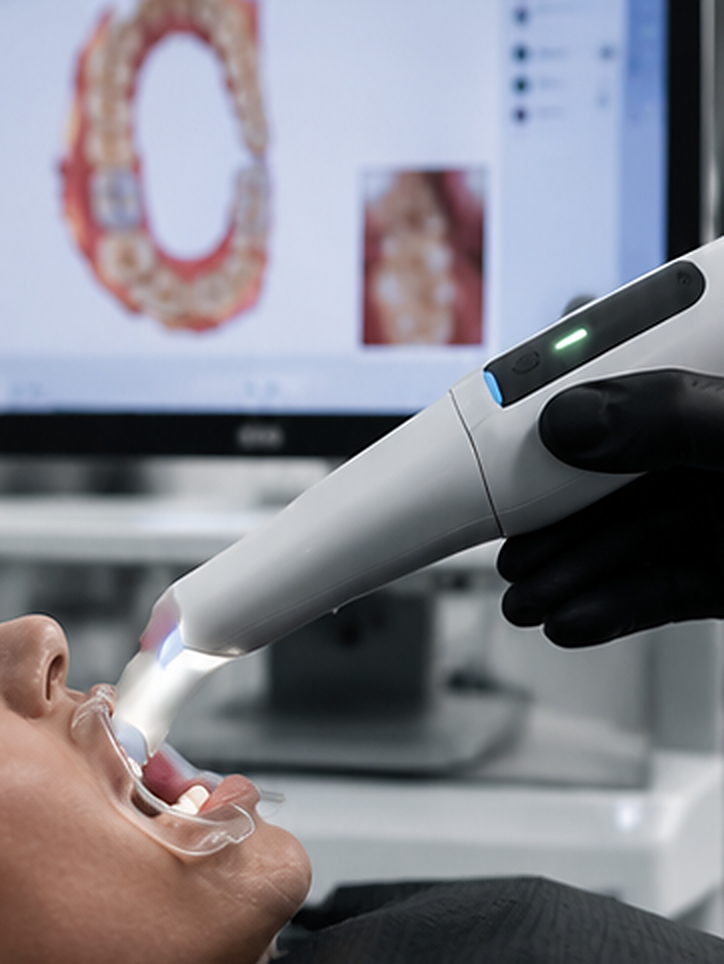

Empreinte optique réalisée au cabinet, ou numérisation d'une empreinte physique au laboratoire. Les deux entrées produisent le même type de donnée exploitable. La qualité de l'acquisition plafonne tout le reste : un scan reproduit fidèlement une limite de préparation illisible.
Conception

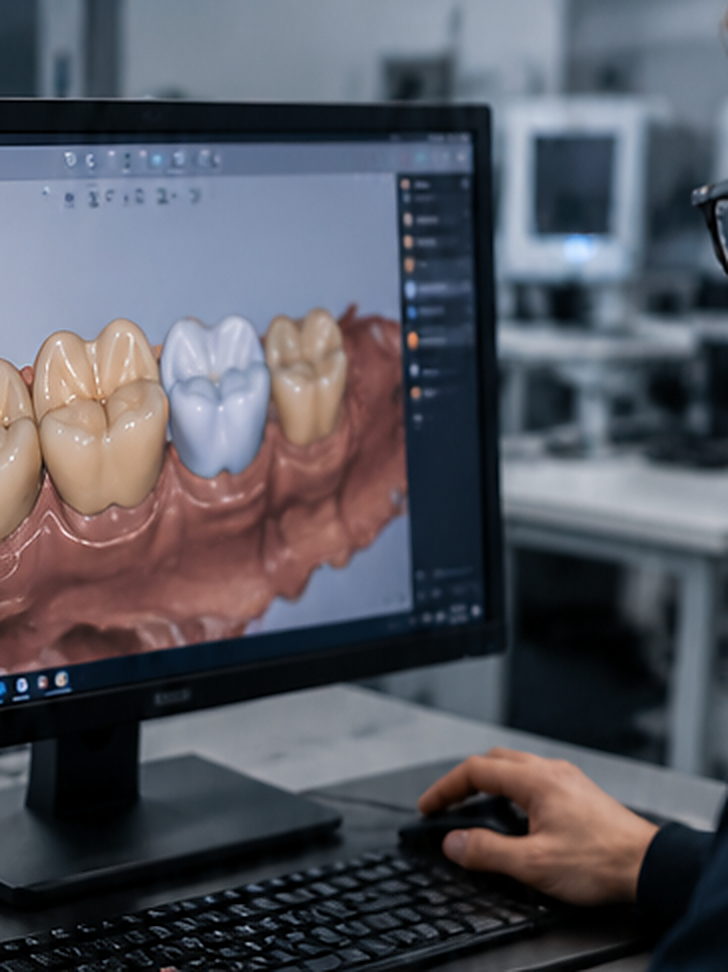

Modélisation de la pièce : forme, points de contact, morphologie occlusale, épaisseurs, profil d'émergence, axe de vissage. Les environnements cités par le laboratoire sont 3Shape et Exocad. Ils appliquent des décisions de métier ; ils ne les prennent pas.
Fabrication

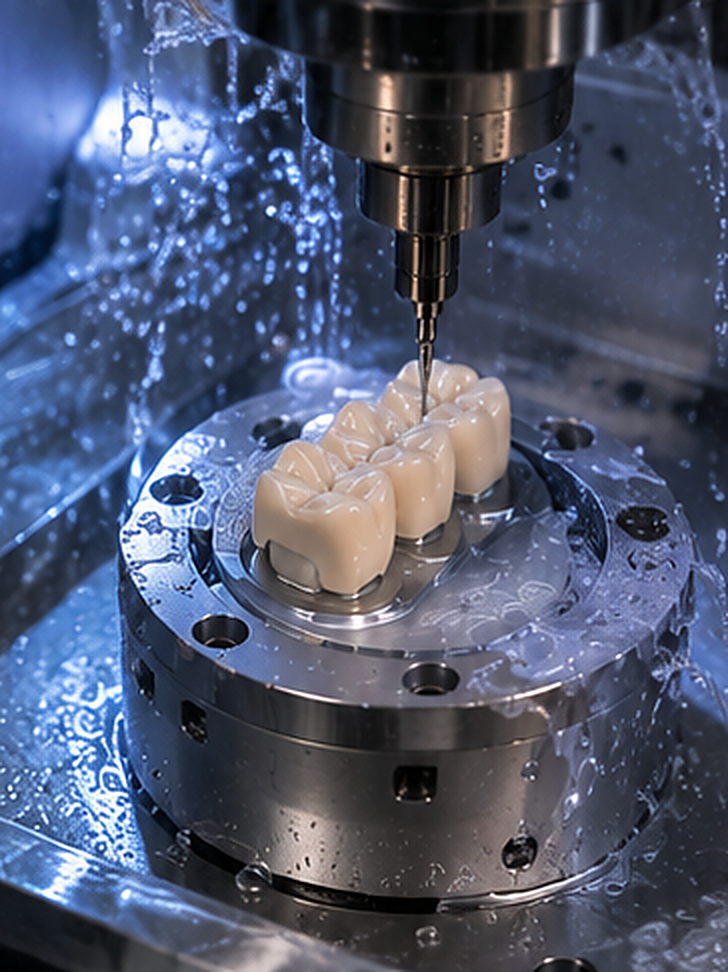

Les restaurations sont produites par usinage de précision à partir des fichiers conçus en CFAO. Selon la nature du travail, le processus intègre le frittage de la zircone, l'impression tridimensionnelle des modèles et des pièces provisoires, puis les étapes de post-traitement et de finition manuelle.
Contrôle et finition

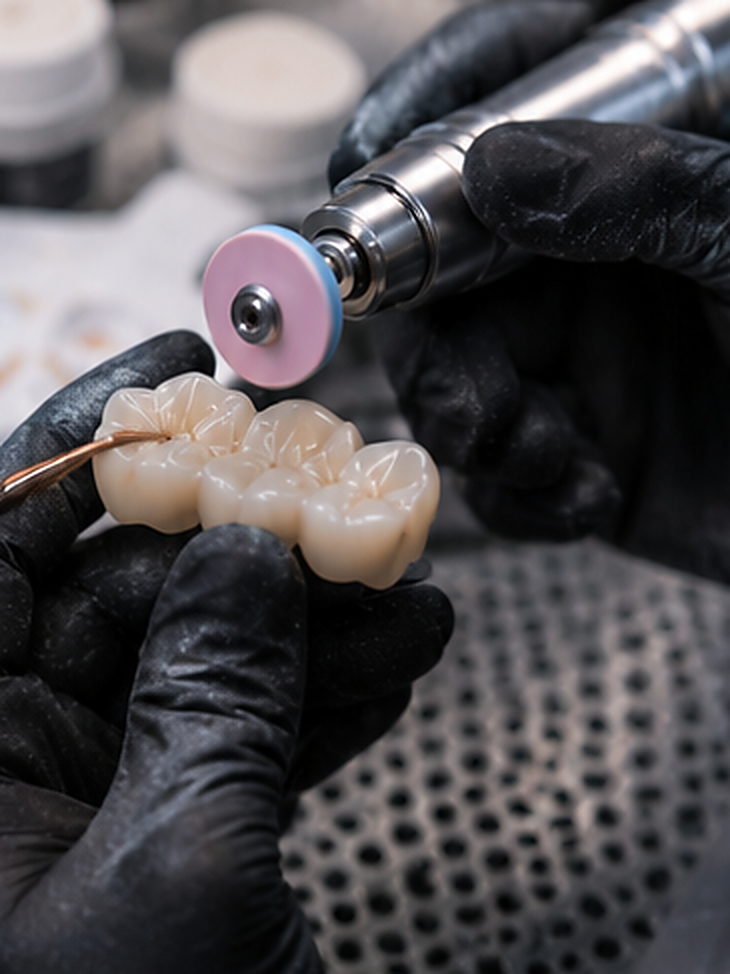

Une pièce usinée n'est pas une pièce finie. Ajustage, réglage des contacts, caractérisation, polissage : ces gestes restent manuels, et c'est le polissage qui détermine l'usure de la dent antagoniste.
Les données
Ce que le laboratoire reçoit, et ce qu'il en fait.
Un envoi numérique complet évite l'aller-retour le plus fréquent : celui qui commence par « il nous manque… ».
L'arcade antagoniste
Indispensable pour régler la morphologie occlusale. Une pièce conçue sans antagoniste se règle au fauteuil, ce qui revient à finir le travail en bouche.
L'enregistrement de l'occlusion
Il relie les deux arcades dans l'espace. Sans lui, les deux maillages existent sans rapport l'un avec l'autre.
Les scan-bodies, en implantaire
Ils enregistrent une position et une orientation de connexion. L'identification du système implantaire les accompagne obligatoirement.
Les informations de teinte
Teinte relevée, et pour les cas esthétiques, photographies avec teintier en bouche. Un fichier ne transporte aucune information de couleur exploitable.
La prescription
Type de pièce, matériau souhaité, positions en notation dentaire, mode d'assemblage prévu. C'est ce qui transforme un maillage en commande.
La conception
Le logiciel applique. Il n'arbitre pas.
Un environnement de conception propose des formes, calcule des épaisseurs, détecte des interférences. Ce qu'il ne fait pas, c'est choisir entre une zircone monolithique et une vitrocéramique pour une prémolaire chez un patient qui serre les dents.
Cet arbitrage suppose de savoir ce que chaque matériau supporte, ce qu'il rend optiquement, et ce que le cas exige en priorité. Le logiciel exécute la décision une fois prise, avec une régularité qu'aucun geste manuel n'atteint.
C'est pourquoi le flux numérique ne remplace pas le dialogue avec le praticien : il le rend plus précis. Une conception peut être soumise à validation avant fabrication quand la forme engage une décision clinique.
Le numérique n'a jamais transformé une mauvaise empreinte en bonne restauration.
La transmission
Ce qui passe par l'espace praticien,
et sous quelles conditions.
Le portail rattache le fichier au dossier du cabinet et au travail concerné, ce qu'une pièce jointe de courriel ne fait pas. Les huit points ci-dessous répondent aux questions qui reviennent avant un premier envoi.
Formats acceptés
STL
PLY
OBJ
DCM
JPG
JPEG
PNG
PDF
ZIP
Les fichiers d'empreinte numérique se transmettent directement depuis le logiciel de votre scanner. Les documents complémentaires (prescription, photographies, archives) se joignent au même dossier.
Taille des fichiers
Jusqu'à 500 Mo par fichier
Un dossier peut contenir plusieurs fichiers, afin de transmettre en une fois l'ensemble des données nécessaires au cas. Pour les dossiers volumineux, regroupez les fichiers dans une archive ZIP.
Conservation des fichiers
12 mois minimum
Les fichiers associés aux commandes restent accessibles depuis l'historique du cabinet pendant douze mois. Les dossiers archivés se retrouvent depuis l'espace praticien, selon les conditions de conservation du laboratoire.
Scanners testés
3Shape TRIOS
Medit
iTero
Primescan
Les exports issus de ces environnements ont déjà été employés dans les flux du laboratoire. Formats privilégiés : STL et PLY.
Données à joindre
Prescription
Empreinte
Antagoniste
Occlusion
Teinte
Photographies cliniques
De quoi permettre une prise en charge immédiate. Sur une restauration esthétique, les photographies avec teintier sont particulièrement recommandées.
Cas implantaires
Système implantaire
Référence du scanbody
Position implantaire
Fichiers de scan
Antagoniste
Occlusion
Ces informations permettent d'identifier précisément les composants nécessaires à la conception. Sans elles, le travail ne peut pas démarrer.
Contrôle à réception
Chaque dossier est vérifié avant conception. En cas d'information insuffisante, le cabinet est contacté avant le lancement de la conception.
- La lisibilité des fichiers
- La présence des arcades nécessaires
- L'enregistrement de l'occlusion
- La cohérence de la prescription
- Les éventuelles données manquantes
Confirmation d'envoi
Réception immédiate dans l'espace praticien
Après transmission, le dossier apparaît dans l'historique du cabinet avec son statut de traitement. Vous suivez ensuite l'avancement de la commande depuis votre espace.
Les apports réels
Ce que le numérique change,
mesuré plutôt que raconté.
Chaque ligne indique l'apport et sa limite. Un avantage énoncé sans sa contrepartie n'est pas une information, c'est un argumentaire.
| Apport | En quoi ça consiste | La limite |
|---|---|---|
| Fidélité | Le fichier ne subit ni retrait de matériau d'empreinte, ni dilatation de plâtre, ni altération au transport. | Il reproduit fidèlement ce qui a été enregistré, défauts d'acquisition compris. |
| Délai de transmission | Le fichier est disponible dès la fin de la séance, sans acheminement physique. | Le gain porte sur le transport, pas sur le temps de fabrication. |
| Contrôle avant fabrication | Épaisseurs, contacts et dégagements se vérifient sur la conception, avant d'engager la matière. | Un contrôle ne corrige pas un espace prothétique insuffisant : il permet de le signaler à temps. |
| Archivage | Un fichier se conserve à l'identique et se réexploite pour une réfection ou une duplication. Les fichiers restent accessibles douze mois depuis l'historique du cabinet. | Sous réserve que la situation clinique n'ait pas évolué : un fichier de douze mois ne vaut que si la bouche n'a pas changé. |
| Reproductibilité | Une pièce refaite à partir du même fichier est identique à la précédente. | La finition manuelle reste une variable : elle se contrôle, elle ne se clone pas. |
Honnêteté technique
Ce que le numérique ne fait pas.
Ces trois points sont rarement mis en avant. Ils comptent pourtant plus, en pratique, que la liste des équipements.
Corriger une préparation
Une limite illisible reste illisible une fois scannée. Le numérique ne devine pas ce qui n'a pas été enregistré : il le reproduit tel quel.
Remplacer une décision
Le choix du matériau, la forme d'une travée, le profil d'émergence d'un pilier : ce sont des arbitrages de métier. Aucun réglage logiciel ne les tranche.
Supprimer la finition
Le polissage, la caractérisation et la texturation restent manuels. C'est là que se décide le confort à la pose et l'usure de l'antagoniste.
Le parc
Les moyens de production de l'atelier.
Le site précédent annonçait des « technologies de dernière génération » sans en nommer aucune. Voici les équipements, nommés.
Scanner de laboratoire
3Shape E4
Numérisation des modèles, des dies et des empreintes physiques, avec une acquisition adaptée aux flux CFAO de prothèse fixe et implantaire.
Précision jusqu'à 4 µm
Flux STL / PLY
Environnements de conception
3Shape Dental System · exocad DentalCAD
Conception numérique des couronnes, bridges, facettes, prothèses implantaires et restaurations complexes, en flux numérique de bout en bout.
Modules
- Crown & Bridge
- Implant
- Model Builder
- Smile Design
- Full Denture
Moyens d'usinage
Centre d'usinage 5 axes
Usinage des restaurations en zircone, vitrocéramique, PMMA et matériaux adaptés aux indications prescrites.
5 axes simultanés
À sec et sous irrigation
CFAO intégrée
Fours
Frittage haute température · cuisson céramique
Le four de frittage conduit les cycles des restaurations en zircone après usinage. Le four de cuisson est dédié aux étapes de cuisson, de caractérisation et de stratification des céramiques.
Jusqu'à 1 600 °C
Impression tridimensionnelle
Impression 3D résine, DLP / LCD haute résolution
Fabrication additive employée pour les pièces qui accompagnent le travail définitif.
Usages
- Modèles de travail
- Modèles implantaires
- Gouttières
- Provisoires
- Guides et éléments spécifiques selon indication
Métrologie et contrôle
Contrôle numérique et contrôle manuel sous grossissement
Chaque restauration est vérifiée avant livraison, sur six points.
Points vérifiés
- Adaptation marginale
- Contacts proximaux
- Occlusion
- Épaisseurs
- Adaptation implantaire
- Conformité dimensionnelle
Les références et les valeurs chiffrées annoncées pour Scanner de laboratoire, Environnements de conception, Moyens d'usinage, Fours et Impression tridimensionnelle restent à confirmer par le laboratoire avant la mise en ligne publique.
Voir aussi
CFAO & numérique
Empreintes numériques acceptées, conception assistée par ordinateur, usinage de précision. Un flux où la donnée remplace le plâtre, sans supprimer la décision de métier.
Couronnes & bridges
Céramique, zircone et céramo-métallique. Des restaurations unitaires et plurales adaptées à la position sur l'arcade, à la charge occlusale et à l'exigence esthétique du cas.
Prothèses sur implants
Piliers personnalisés, couronnes transvissées ou scellées, bridges et barres. La partie prothétique du projet implantaire, où la précision se mesure au centième.
Un doute sur la compatibilité de votre scanner ?
Le format STL et les environnements 3Shape et Exocad sont cités par le laboratoire. Pour tout autre export, le plus rapide est de nous envoyer un fichier d'essai avant de vous engager sur un cas.
